樓宇智能化屬于電氣領域，處于IFC標準中的專業領域?qū)印Ｔ贗FC4標準中定義為IfcElectricalDomain。IfcElectricalDomain支持的類型主要有IfcFlowTerminalType(終端設備類型)、IfcFlow SegmentType(終端分段類型)、IfcFlowFittingType(終端燈具類型)、IfcFlowStorageDeviceType(終端存儲設備類型)、IfcFlowControllerType(終端開關類型)、IfcDistributionControlElementType(配電控制類型)和IfcEnergyConversionDeviceType(能量轉換設備類型)。

其中IfcFlowTerminalType定義的實體有Outlet(插座)、LightFixture(燈具)、Lamp(光源)、ElectricAppliance(電器設備)、AudioVisualApplication(音視頻設備)、CommunicationsAppliance(通訊設備)。樓宇智能化中的前端設備主要有攝像機，屬于音視頻設備，因此可以用AudioVisualApplication來表示，下面對樓宇智能化中的前端設備進行基于IFC標準的數據描述。

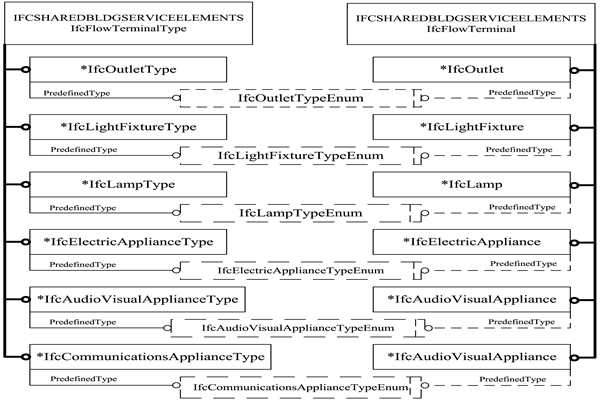

AudioVisualApplication的Express-G圖表示如圖。

AudioVisualApplication的Express描述如下：

ENTITY IfcAudioVisualApplianceType

SUBTYPE OF IfcFlowTerminalType;　//IfcAudioVisualApplianceType是IfcFlowTerminalType的子類型

PredefinedType: IfcAudioVisualApplianceTypeEnum;

WHERE　　//形式限制

CorrectPredefinedType: (PredefinedType <>

IfcAudioVisualApplianceTypeEnum.USERDEFINED) OR((PredefinedType=

IfcAudioVisualApplianceTypeEnum.USERDEFINED) AND EXISTS

(SELF\IfcElementType.ElementType));

END_ENTITY;

AudioVisualApplication屬性間的繼承關系如下：

ENTITY IfcAudioVisualApplianceType

ENTITY IfcRoot

GlobalId:　　　　　　　IfcGloballyUniqueId;

OwnerHistory:　　　　　OPTIONAL IfcOwnerHistory;

Name:　　　　　　　　　OPTIONAL IfcLabel;

Description:　　　　　 OPTIONAL IfcText;//定義

IfcRoot的四個屬性

ENTITY IfcObjectDefinition

INVERSE //反轉屬性，明確定義實體之間“雙向”的一對多或多對多關系

HasAssignments:　　　 SET OF IfcRelAssigns FOR RelatedObjects;

Nests:　　　　　　　　SET [0:1] OF IfcRelNests FOR RelatedObjects;

IsNestedBy:　　　　　 SET OF IfcRelNests FOR RelatingObject;

HasContext:　　　　　 SET [0:1] OF IfcRelDeclares FOR RelatedDefinitions;

IsDecomposedBy:　　　 SET OF IfcRelAggregates

FOR RelatingObject;

Decomposes:　　　　　 SET [0:1] OF IfcRelAggregates FOR RelatedObjects;

HasAssociations:　　　SET OF IfcRelAssociates FOR RelatedObjects;

ENTITY IfcTypeObject

ApplicableOccurrence: OPTIONAL IfcIdentifier;

HasPropertySets:　　　OPTIONAL SET [1:?]

OF IfcPropertySetDefinition;

INVERSE

Types:　　　　　　　　SET [0:1] OF IfcRelDefinesByType FOR RelatingType;

ENTITY IfcTypeProduct

RepresentationMaps:　 OPTIONAL LIST [1:?]

OF

UNIQUE IfcRepresentationMap;

Tag:　　　　　　　　　OPTIONAL IfcLabel;

INVERSE

ReferencedBy:　　　　 SET OF IfcRelAssignsTo Product FOR RelatingProduct;

ENTITY IfcElementType

ElementType:　　　　　OPTIONAL IfcLabel;

ENTITY IfcDistributionElementType

ENTITY IfcDistributionFlowElementType

ENTITY IfcFlowTerminalType

ENTITY IfcAudioVisualApplianceType

PredefinedType:　　　 IfcAudioVisualAppliance TypeEnum;

END_ENTITY;
